S7700系列智能路由交換機
S7700系列交換機可提供有線無線深度融合、統一用戶管理、網絡質量感知iPCA、完善的H-QoS策略、一體化安全等智能業務優化特性，支持100G端口，支持SVF2.0超級虛擬交換機，具備超強擴展性和可靠性。
產品概述
S7700系列是華為公司面向下一代企業網絡架構而推出的新一代高端智能路由交換機。該產品基于華為公司智能多層交換的技術理念，在提供穩定、可靠、安全的高性能L2~L4層交換服務基礎上，進一步提供MPLS VPN、業務流分析、完善的HQoS策略、可控組播、資源負載均衡、一體化安全等智能業務優化手段，同時具備超強擴展性和可靠性。
S7700系列廣泛適用于園區網絡、數據中心核心/匯聚節點，可對無線、話音、視頻和數據融合網絡進行先進的控制，幫助企業構建交換路由一體化的端到端融合網絡。

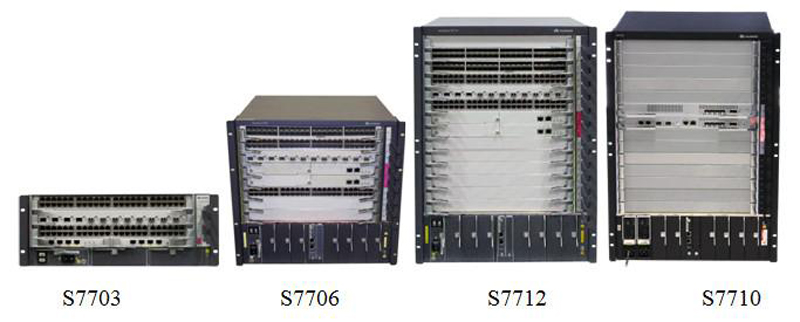

S7700系列提供S7703、S7706、S7710、S7712四種產品形態，通過CLOS架構支持不斷擴展的交換能力和端口密度。S7700作為新一代智能交換機采用了全新的硬件平臺，前后及左后風道散熱整機架構，打造業界高能效比交換設備。關鍵部件冗余設計，減小設備宕機與業務中斷風險。創新節能控制芯片，整機智能節電，為網絡綠色可持續發展提供領先的解決方案。
產品特點
讓網絡更敏捷地為業務服務
- S7700憑借其靈活的報文處理及流量控制能力，深入貼近業務，滿足現在及未來的各種挑戰，助力客戶構建彈性擴展的網絡。
更敏捷地實現豐富業務特性
- S7700支持隨板AC，業務單板同時兼具無線AC功能，無需額外購買AC硬件；整機最大可管理4K AP；整機轉發性能可達T-bit級，解決外置AC處理性能瓶頸，助力客戶從容面向高速無線時代。
- S7700支持統一用戶管理功能，屏蔽了接入層設備能力和接入方式的差異，支持PPPoE/802.1X/MAC/Portal等多種認證方式，支持對用戶進行分組/分域/分時的管理，用戶、業務可視可控，實現了從“以設備管理為中心”到“以用戶管理為中心”的飛躍。
- SVF2.0超級虛擬交換網，創新實現不僅將盒式交換機縱向虛擬為框式交換機板卡，而且將AP縱向虛擬為框式交換機的端口，使得原來“核心/匯聚+接入交換機+AP”的網絡架構，虛擬化為一臺設備進行管理，提供業界簡約、便捷的網絡管理方案。
- iPCA網絡包守恒算法，改變了傳統利用模擬流量做故障定位的檢測模型，可對任意業務流隨時隨地逐點檢測網絡質量，無需額外開銷；可在短時間內立刻檢測業務閃斷性故障，檢測直接精準到故障端口，實現從“粗放式運維”到“精準化運維”的大轉變。
- 1588v2和同步以太，滿足網絡設備間的高精度時間同步，相比GPS的時間同步方案，提升安全的同時降低成本。
- Service Chain多業務虛擬化，對網絡增值業務處理能力(如防火墻FW)進行虛擬化，從而園區網絡可以無差別地利用這些能力，而不受物理位置的約束。
強大的業務處理能力，提升網絡架構擴展性
- 超高萬兆和100G端口密度，單臺設備最大支持576個10GE端口，160個40GE端口，80個100GE端口，充分滿足多媒體視頻會議、數據訪問等大帶寬應用需求。
- 多業務路由交換平臺，滿足企業接入、匯聚、核心業務承載要求，支持無線、語音、視頻和數據應用，為企業提供高可用、低時延、全業務的一體化網絡解決方案。
- 支持分布式L2/L3 MPLS VPN功能，支持MPLS、VPLS、分層VPLS、VLL，滿足企業VPN等接入需求。
- 完善的二、三層組播協議，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
運營級高可靠性設計，可視化故障診斷
- S7700具備超越5個9的高可靠性，主控、電源、風扇框等關鍵部件采用冗余設計，所有模塊均支持熱插拔。
- S7700采用創新性CSS交換網集群技術，克服了業界普遍采用的線卡集群跨框多次交換，交換效率低下的架構難題，同時可以通過跨框鏈路聚合提高鏈路的利用率，并消除單點故障。
- S7710新增支持CSS2交換網硬件集群，CSS2采用交換網硬件通道互聯，集群系統的控制報文和數據報文不需要經由業務板卡轉發，而是直接通過交換網一次轉發。相對于傳統業務口集群而言，不僅減少了軟件故障可能帶來的干擾，降低了板卡故障帶來的風險，在時延上也大大縮減。CSS2創新支持主控1＋N備份，集群系統中只要保證任意一框的一個主控板運行正常，多框業務即可穩定運行。相對于傳統業務口集群系統，每個框至少要有一塊主控單元運行正常的限制，進一步提高了集群系統的可靠性。
- S7700支持業務口集群技術，普通業務端口可以復用為集群端口，使端口應用更加靈活。
- S7700支持快速自愈保護技術HSR (High-speed Self Recovery )，獨家實現端到端IP MPLS承載網50ms倒換保護，進一步提升網絡可靠性。
- 專用的故障檢測定位子卡，提供硬件BFD，提供3.3ms高精度硬件級以太OAM功能，802.3ah、802.1ag和ITU-Y.1731標準協議，網絡故障發生時能夠在第一時間檢測所有終端Session聯通性，圖形化網管故障診斷界面，設備節點、鏈路自動遍歷，實現網絡快速故障檢測與定位。
- 冗余控制引擎間主備無縫切換，設備優雅重啟實現NSF無中斷轉發。支持ISSU業務運行中軟件升級，設備軟件升級過程中確保關鍵業務和服務不中斷。
完善的QOS機制，提升語音、視頻用戶體驗
- S7700提供高品質的HQoS（Hierarchical Quality of Service）能力，支持從鏈路層到應用層流分類技術，具備完善的隊列調度算法、擁塞控制算法，能夠對數據流實現多級的精確調度，從而滿足企業不同用戶終端、不同業務種類的服務質量要求。
- S7700提供硬件組播QOS低延時隊列，全面滿足企業視頻業務優先級保障需求，為視頻會議、監控等關鍵業務提供高質量承載保障。
- 創新的優先級調度算法，對傳統QOS隊列調度進行了專門針對企業語音與視頻的優化，大幅降低IP語音時延、消除視頻馬賽克，提高用戶體驗。
高性能IPv6業務能力，IPv4到IPv6平滑升級
- S7700軟硬件平臺均支持IPv6，取得工信部IPv6入網認證和IPv6 Ready第二階段金色認證。
- 支持IPv4/IPv6雙協議棧，支持多種隧道技術，支持IPv6靜態路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6組播，滿足IPv6獨立組網和IPv4/IPv6混合組網要求。
強大的網絡流量分析能力，隨時網絡健康診斷
- S7700支持NetStream業務分析功能，滿足用戶對網絡流量實時采集、分析需要。
- 支持NetStream V5/V8/V9多種報文格式，支持聚合流量模板，減輕網絡采集器系統壓力，支持實時流量采集、動態報表生成、屬性分析、流量異常告警等功能。
- 幫助客戶對網絡流量進行實時監控、現網設備吞吐分析，為優化網絡結構、科學合理擴容提供決策依據。
全方位安全保護，應對企業內外部安全威脅
- S7700支持MACsec，提供逐跳設備的數據安全傳輸，適用于政府、金融等對數據機密性要求較高的場合。
- NGFW新一代防火墻業務處理板，在提供傳統防火墻、身份認證、Anti-DDOS等基礎防御功能外，同時支持IPS、反垃圾郵件、Web安全、應用控制等專業安全功能。
- 提供完善的NAC解決方案，支持MAC地址認證、Portal認證、802.1x認證、DHCP Snooping觸發認證多種認證方式，有效應對啞終端接入、移動設備接入和集中式IP地址分配等多種接入方式的安全挑戰，確保企業網絡安全。
- 提供2級CPU保護機制，支持1K CPU硬件保護隊列，可實現數據和控制的分離處理，防止拒絕服務攻擊、非法接入以及控制平面過載等安全威脅，提供業界領先的一體化安全解決方案。
創新節能芯片，智能功耗控制
- 創新節能芯片，實現按流量動態調整功率，支持端口休眠，無流量不耗電。
- 智能POE供電，可以實現基于PD設備角色啟動不同的能源管理方案，保持設備能源管理彈性。
- 支持IEEE 802.3az能效以太網標準，線卡收發器具備低功率閑置模式，支持正常工作與低功率狀態快速轉換，低流量低功耗。
VXLAN特性
- 通過VXLAN，構建統一虛擬交換網（UVF），實現在同一張物理網絡上進行多套業務網絡或租戶網絡的融合部署，業務/租戶網絡彼此安全隔離，真正實現了“一網多用”。在滿足不同業務/客戶的數據承載需求的同時，節省網絡重復建設成本，提升網絡資源使用效率。S7700系列交換機支持VXLAN特性，支持集中式網關和分布式網關部署方式，支持BGP-EVPN協議實現VXLAN隧道動態建立，并且可以通過Netconf/YANG進行配置。
OPS開放可編程系統
- OPS（Open Programmability System），是基于Python語言的開放可編程系統。IT管理員可以通過Python腳本對交換機進行運維功能的編程，快速實現功能創新，實現智能化運維。
大數據安全協同
- 交換機通過Netstream采集園區網絡數據，上報給華為CIS（Cybersecurity Intelligence System）大數據安全分析系統，進行網絡的安全威脅事件信息檢測和全網的安全態勢展示，進一步地可自動或手動對安全威脅事件做出相應處理。CIS將此策略聯動給Agile Controller，自動下發給敏捷交換機進行安全事件處理，保障園區網絡安全。
智能診斷
- 開放式智能診斷系統OIDS（Open Intelligent Diagnosis System）將常規部署于網管上的設備健康監控和故障診斷功能集成在交換機軟件內部，實現設備單機側智能診斷功能。交換機部署OIDS后會周期性地采集并記錄設備運行信息，并自動判斷是否產生故障，如果產生故障則自動定位或者幫助定位故障原因，提高維護人員的故障定位效率，全面提升設備的可維護性。
產品規格
| 項目 | S7703 | S7706 | S7710 | S7712 |
| 交換容量 | 19.2/48Tbps | 19.84/86.4Tbps | 64.32/256Tbps | 27.52/153.6Tbps |
| 包轉發率 | 1440/16560Mpps | 2880/26400Mpps | 8400/72000Mpps | 2880/48960Mpps |
| 主控板槽位 | 2 | 2 | 2 | 2 |
| 交換網槽位 | 內置 | 2（主控集成） | 4（其中2個為主控集成） | 2（主控集成） |
| 業務槽位 | 3 | 6 | 10 | 12 |
| 無線管理 | 支持隨板AC | |||
| 支持AP接入控制、AP域管理和AP配置模板管理 | ||||
| 支持射頻模板管理、統一靜態配置和集中動態管理 | ||||
| 支持WLAN基本業務、QoS、安全和用戶管理 | ||||
| 支持AC功能分層部署 | ||||
| 用戶管理 | 支持統一用戶管理 | |||
| 支持PPPoE、802.1X、MAC、Portal認證方式 | ||||
| 支持基于流量和時長計費方式 | ||||
| 支持分組分域分時授權方式 | ||||
| VxLAN | 不支持 | 支持VXLAN集中式網關和分布式網關 | ||
| 支持BGP EVPN | ||||
| 支持通過Netconf配置 | ||||
| VLAN | 支持4K個VLAN | |||
| 支持Access、Trunk、Hybrid方式，支持LNP鏈路類型自協商 | ||||
| 支持default VLAN | ||||
| 支持VLAN 交換 | ||||
| 支持QinQ、增強型靈活QinQ | ||||
| 支持基于MAC的動態VLAN分配 | ||||
| ARP | 支持256K ARP表項 | |||
| MAC地址功能 | 支持1M MAC地址表項 | |||
| 支持MAC地址自動學習和老化 | ||||
| 支持靜態、動態、黑洞MAC表項 | ||||
| 支持源MAC地址過濾 | ||||
| 支持基于端口和VLAN的MAC地址學習限制 | ||||
| 環網保護技術 | 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) | |||
| 支持SEP智能保護協議 | ||||
| 支持BPDU保護、Root保護、環路保護 | ||||
| 支持BPDU Tunnel | ||||
| 支持ERPS以太環保護協議（G.8032） | ||||
| IP路由 | 支持1M IPv4路由表項 | |||
| 支持RIP、OSPF、ISIS、BGP等IPv4動態路由協議 | ||||
| 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動態路由協議 | ||||
| 組播 | 支持128K 組播路由表項 | |||
| 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping | ||||
| 支持 PIM DM、PIM SM、PIM SSM | ||||
| 支持MSDP、MBGP | ||||
| 支持用戶快速離開機制 | ||||
| 支持組播流量控制 | ||||
| 支持組播查詢器 | ||||
| 支持組播協議報文抑制功能 | ||||
| 支持組播CAC | ||||
| 支持組播ACL | ||||
| MPLS | 支持MPLS基本功能 | |||
| 支持MPLS OAM | ||||
| 支持MPLS TE | ||||
| 支持MPLS VPN/VLL/VPLS | ||||
| 可靠性 | 支持LACP、支持跨設備E-Trunk | |||
| 支持VRRP、BFD for VRRP | ||||
| 支持 BFD for BGP/IS-IS/OSPF/靜態路由 | ||||
| 支持 NSF、GR for BGP/IS-IS/OSPF/LDP | ||||
| 支持TE FRR、IP FRR | ||||
| 支持以太網OAM 802.3ah和802.1ag | ||||
| 支持快速自愈保護技術HSR | ||||
| 支持 ITU-Y.1731 | ||||
| 支持DLDP | ||||
| 支持運行中軟件升級ISSU | ||||
| QoS | 支持256K ACL | |||
| 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類 | ||||
| 支持ACL、CAR、Remark、Schedule等動作 | ||||
| 支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等隊列調度方式 | ||||
| 支持WRED、尾丟棄等擁塞避免機制 | ||||
| 支持5級HQoS | ||||
| 支持流量整形 | ||||
| 配置與維護 | 支持敏捷零配置部署 | |||
| 支持Console、Telnet、SSH等終端服務 | ||||
| 支持SNMP v1/v2c/v3等網絡管理協議 | ||||
| 支持通過FTP、TFTP方式上載、下載文件 | ||||
| 支持BootROM升級和遠程在線升級 | ||||
| 支持熱補丁 | ||||
| 支持用戶操作日志 | ||||
| 支持OPS | ||||
| 安全和管理 | 802.1x認證，Portal認證 | |||
| MACSec | ||||
| 支持NAC | ||||
| 支持RADIUS和HWTACACS用戶登錄認證 | ||||
| 命令行分級保護，未授權用戶無法侵入 | ||||
| 支持防范DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 | ||||
| 支持1K CPU通道隊列保護 | ||||
| 支持ICMP實現ping和traceroute功能 | ||||
| 支持RMON | ||||
| 支持Service Chain | ||||
| 支持安全啟動（需使用支持安全啟動的主控板） | ||||
| 時間同步 | 支持1588v2 | |||
| 支持同步以太 | ||||
| 增值業務能力 | 支持Firewall功能 | |||
| 支持NAT功能 | ||||
| 支持NetStream功能 | ||||
| 支持IPSec功能 | ||||
| 支持負載均衡功能 | ||||
| 支持無線AC功能 | ||||
| 支持IPS入侵防御系統 | ||||
| 互通性 | VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） | |||
| LNP 鏈路類型協商協議（和DTP相似功能） | ||||
| VCMP VLAN集中管理協議（和VTP相似功能） | ||||
| 綠色節能 | 支持802.3az能效以太網 | |||
| 機箱尺寸mm（寬×深×高） | 442×489×175，4U | 442×489×442，10U | 442×489×664，15U | 442×489×664，15U |
| 機箱重量（空配） | 10Kg | 15Kg | 37kg | 25Kg |
| 工作電壓 | DC：–40V～–72V | |||
| AC：90V～290V | ||||
| 整機最大功耗 | 1000W | 2200W | 4400W | 4200W |
| 整機最大POE功率 | 2200W | 8800W | S7710未支持POE功能 | 8800W |
訂購信息
| S7700基本描述 | |
| LE0BN66EDC | N66E直流總裝機柜(共4路40A輸出，單路最大1600W，600X600X2200mm) |
| LE0BN66EAC | N66E交流總裝機柜(共8路10A輸出，單路最大1600W，600X600X2200mm) |
| LE2BN66EA000 | N66E交流總裝機柜(共4路16A輸出，單路最大2500W，600X600X2200mm) |
| ES0B00770300 | S7703總裝機箱 |
| ES0B00770600 | S7706總裝機箱 |
| ES1BS7710S00 | S7710總裝機箱 |
| ES0B00771200 | S7712總裝機箱 |
| ES1BS7703S01 | S7703總裝機箱-支持FCC |
| ES0B017706P0 | S7706 POE總裝機箱 |
| ES0B017712P0 | S7712 POE總裝機箱 |
| LE0M00FBXB00 | 寬電壓68風機盒 |
| ES1M00FBX001 | 增強型寬電壓68風機盒 |
| 監控板 | |
| LE0DCMUA0000 | 集中監控板 |
| 主控處理單元 | |
| ES0D00MCUA00 | S7703 主控處理單元A |
| ES1D2MCUAC00 | S7703 主控處理單元A(可選配時鐘) |
| ES0D00SRUA00 | S7706/S7712 主控處理單元A |
| ES1D2SRUAC00 | S7706/S7712 主控處理單元A(可選配時鐘) |
| ES0D00SRUB00 | S7706/S7712 主控處理單元B-時鐘 |
| ES1D2SRUE000 | S7706/S7712 主控處理單元E |
| ES1D2SRUKC00 | S7710 主控處理單元K(可選配時鐘) |
| ES1D2SRUKC01 | S7710 主控處理單元K(支持安全啟動) |
| ES1D2SFUK000 | S7710 交換網單元K |
| ES1D2SRUH000 | S7706/S7712主控處理單元H |
| ES1D2SRUH002 | S7706/S7712 主控處理單元H(支持安全啟動) |
| 業務子卡 | |
| ES0D00FSUA00 | 增強靈活業務子卡 |
| ES02VSTSA | 集群業務子卡 |
| ES1D2VS04000 | 4端口萬兆集群業務子卡(SFP+) |
| LE0D00CKMA00 | 時鐘扣板-1588 |
| 十兆/百兆/千兆以太網電接口板 | |
| ES0DG24TFA00 | 24端口十兆/百兆/千兆以太網電接口板(FA,RJ45) |
| ES0D0G48TA00 | 48端口十兆/百兆/千兆以太網電接口板(EA,RJ45) |
| ES0DG48TFA00 | 48端口十兆/百兆/千兆以太網電接口板(FA,RJ45) |
| ES0D0G48TC00 | 48端口十兆/百兆/千兆以太網電接口板(EC,RJ45) |
| ES0D0T24XA00 | 24端口十兆/百兆/千兆以太網電接口和2端口萬兆以太網光接口板(EA,RJ45/XFP) |
| 敏捷單板 | |
| ES1D2C04HX2S | 4端口100GE以太網光接口板(X2S,QSFP28) |
| ES1D2C04HX2E | 4端口100GE以太網光接口板(X2E,QSFP28) |
| ES1D2C08HX2H | 8端口100GE以太網光接口板(X2H,QSFP28) |
| ES1D2H02QX2S | 2端口100GE以太網接口和2端口40GE以太網光接口板(X2S,QSFP28) |
| ES1D2H02QX2E | 2端口100GE以太網接口和2端口40GE以太網光接口板(X2E,QSFP28) |
| ES1D2X48SX2S | 48端口萬兆以太網接口板(X2S,SFP+) |
| ES1D2L08QX2E | 8端口40GE以太網光接口板(X2E,QSFP+) |
| ES1D2L16QX2H | 16端口40GE以太網光接口板(X2H,QSFP+) |
| ES1D2X32SX2S | 32端口萬兆以太網光接口板(X2S,SFP+) |
| ES1D2X32SX2E | 32端口萬兆以太網光接口板(X2E,SFP+) |
| ES1D2S24SX2S | 24端口萬兆以太網接口和8端口千兆以太網光接口板(X2S,SFP+) |
| ES1D2S24SX2E | 24端口萬兆以太網接口和8端口千兆以太網光接口板(X2E,SFP+) |
| ES1D2S16SX2S | 16端口萬兆以太網接口和16端口千兆以太網光接口板(X2S,SFP+) |
| ES1D2S16SX2E | 16端口萬兆以太網接口和16端口千兆以太網光接口板(X2E,SFP+) |
| ES1D2G48TX1E | 48端口十兆/百兆/千兆以太網電接口板(X1E,RJ45) |
| ES1D2G48SX1E | 48端口百兆/千兆以太網光接口板(X1E,SFP) |
| ES1D2S04SX1E | 4端口萬兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口板(X1E,RJ45/SFP/SFP+) |
| ES1D2S08SX1E | 8端口萬兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口板(X1E,RJ45/SFP/SFP+) |
| 百兆/千兆以太網光接口板 | |
| ES0D0G24SA00 | 24端口百兆/千兆以太網光接口板(SA,SFP) |
| ES0D0G24SC00 | 24端口百兆/千兆以太網光接口板(EC,SFP) |
| ES0D0G24CA00 | 24端口百兆/千兆以太網光接口和8端口百兆/千兆Combo電接口板(SA,SFP/RJ45) |
| ES0D0S24XA00 | 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口板(EA,SFP/XFP) |
| ES0D0G48SA00 | 48端口百兆/千兆以太網光接口板(EA,SFP) |
| ES0D0G48SC00 | 48端口百兆/千兆以太網光接口板(EC,SFP) |
| ES1D2G48SFA0 | 48端口百兆/千兆以太網光接口板（FA,SFP） |
| 百兆/千兆以太網光電混合接口板 | |
| ES0DG48CEAT0 | 36端口百兆/千兆以太網電接口和12端口百兆/千兆以太網光接口板(EA,RJ45/SFP) |
| 萬兆以太網光接口板 | |
| ES0D0X2UXA00 | 2端口萬兆以太網光接口板(EA,XFP) |
| ES0D0X4UXA00 | 4端口萬兆以太網光接口板(EA,XFP) |
| ES0D0X4UXC00 | 4端口萬兆以太網光接口板(EC,XFP) |
| ES1D2X08SED4 | 8端口萬兆以太網光接口板(ED,SFP+) |
| ES0D0X12SA00 | 12端口萬兆以太網光接口板(SA,SFP+) |
| ES1D2X16SSC2 | 16端口萬兆以太網光接口板(SC,SFP+) |
| ES1D2X32SSC0 | 32端口萬兆以太網光接口板(SC,SFP+) |
| ES1D2X48SEC4 | 48端口萬兆以太網光接口板(EC,SFP+) |
| 40GE以太網光接口板 | |
| ES1D2L02QFC0 | 2端口40GE以太網光接口板(FC,QSFP+) |
| 100GE以太網光接口板 | |
| ES1D2C02FEE0 | 2端口100GE以太網光接口板(EE,CFP) |
| POE接口板 | |
| ES0D0G48VA00 | 48端口百兆/千兆以太網POE電接口板(EA,RJ45,POE) |
| 增值業務板 | |
| ET1D2FW00S00 | 下一代防火墻業務處理板A-含華為通用安全平臺軟件 |
| ET1D2FW00S01 | 下一代防火墻業務處理板B-含華為通用安全平臺軟件 |
| ET1D2IPS0S00 | 入侵防御和入侵檢測業務處理板A-含華為通用安全平臺軟件 |
| ACU2 | WLAN ACU2無線接入控制板(含128 AP控制資源) |
| 光模塊 | |
| FE-SFP光模塊 | |
| S-SFP-FE-LH40-SM1310 | 光模塊-eSFP-FE-單模模塊(1310nm,40km,LC) |
| S-SFP-FE-LH80-SM1550 | 光模塊-eSFP-FE-單模模塊(1550nm,80km,LC) |
| SFP-FE-SX-MM1310 | 光模塊-SFP-100M/155M-多模模塊(1310nm,2km,LC) |
| eSFP-FE-LX-SM1310 | 光模塊-eSFP-100M/155M-單模模塊(1310nm,15km,LC) |
| GE-SFP模塊 | |
| SFP-1000BaseT | 電模塊-SFP-GE-電接口模塊(100m,RJ45) |
| eSFP-GE-SX-MM850 | 光模塊-eSFP-GE-多模模塊(850nm,0.5km,LC) |
| SFP-GE-LX-SM1310 | 光模塊-SFP-GE-單模模塊(1310nm,10km,LC) |
| S-SFP-GE-LH40-SM1310 | 光模塊-eSFP-GE-單模模塊(1310nm,40km,LC) |
| S-SFP-GE-LH40-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,40km,LC) |
| S-SFP-GE-LH80-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,80km,LC) |
| eSFP-GE-ZX100-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,100km,LC) |
| 10GE-XFP光模塊 | |
| XFP-SX-MM850 | 光模塊-XFP-10G-多模模塊(850nm,0.3km,LC) |
| XFP-STM64-LX-SM1310 | 光模塊-XFP-10G-單模模塊(1310nm,10km,LC) |
| XFP-STM64-LH40-SM1550 | 光模塊-XFP-10G-單模模塊(1550nm,40km,LC) |
| XFP-STM64-SM1550-80km | 光模塊-XFP-10G-單模模塊(1550nm,80km,LC) |
| 10GE-SFP+光模塊 | |
| OMXD30000 | 光模塊-SFP+-10G-多模模塊(850nm,0.3km,LC) |
| SFP-10G-iLR | 光模塊-SFP+-9.8G-單模模塊(1310nm,1.4km,LC) |
| OSX010000 | 光模塊-SFP+-10G-單模模塊(1310nm,10km,LC) |
| OSX040N01 | 光模塊-SFP+-10G-單模模塊(1550nm,40km,LC) |
| OSXD22N00 | 光模塊-SFP+-10G-多模模塊(1310nm,0.22km,LC,LRM) |
| LE2MXSC80FF0 | 光模塊-SFP+-10G-單模模塊(1550nm,80km,LC) |
| SFP-10G-USR | 光模塊-SFP+-10G-多模模塊(850nm,0.1km,LC) |
| SFP-10G-ZR | 光模塊-SFP+-10G-單模模塊(1550nm,80km,LC) |
| SFP-10G-BXU1 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1270nm/RX1330nm,10km,LC) |
| SFP-10G-BXD1 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1330nm/RX1270nm,10km,LC) |
| SFP-10G-BXU2 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1330nm/RX1270nm,20km,LC) |
| SFP-10G-BXD2 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1270nm/RX1330nm,20km,LC) |
| SFP-10G-ER-SM1330-BIDI | 光模塊-SFP+-10G-BIDI單模模塊(TX 1330nm/RX 1270nm,40km,LC) |
| SFP-10G-ER-SM1270-BIDI | 光模塊-SFP+-10G-BIDI單模模塊(TX 1270nm/RX 1330nm,40km,LC) |
| SFP-10G-AOC3M | AOC光模塊-SFP+-850nm-1G~10G-0.003km |
| SFP-10G-AOC10M | AOC光模塊-SFP+-850nm-1G~10G-0.01km |
| QSFP-4SFP10-AOC10M | 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC)(對接4個SFP+) |
| QSFP-H40G-AOC10M | 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC) |
| SFP-10G-ZCW1571 | 光模塊-SFP+-10G-單模模塊(CWDM,1571nm,70km,LC) |
| SFP-10G-ZCW1591 | 光模塊-SFP+-10G-單模模塊(CWDM,1591nm,70km,LC) |
| SFP-10G-ZCW1611 | 光模塊-SFP+-10G-單模模塊(CWDM,1611nm,70km,LC) |
| 40GE-QSFP+&CFP光模塊 | |
| QSFP-40G-LX4 | 40GBase-LX4光模塊-QSFP+-40G-單模(1310nm,2km,LC)-多模(1310nm,0.15km,LC) |
| QSFP-40G-iSM4 | 40GBase-iSM4光模塊-QSFP+-40G-單模模塊(1310nm,1.4km,MPO) (可對接4個SFP+) |
| QSFP-40G-eSM4 | 40GBase-eSM4光模塊-QSFP+-40G-單模模塊(1310nm,10km,MPO) (可對接4個SFP+) |
| QSFP-40G-iSR4 | 40GBase-SR4光模塊-QSFP+-40G-多模模塊(850nm,0.15km,MPO) (可對接4個SFP+) |
| QSFP-40G-LR4 | 40GBase-LR4光模塊-QSFP+-40G-單模模塊(1310nm,10km,LC) |
| QSFP-40G-eiSR4 | 40GBase-eSR4光模塊-QSFP+-40G-多模模塊(850nm,0.3km,MPO) (可對接4個SFP+) |
| QSFP-40G-ER4 | 40GBase-ER4光模塊-QSFP+-40G-單模模塊(1310nm,40km,LC) |
| CFP-40G-SR4 | 高速光模塊-CFP-40G-多模模塊(850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | 高速光模塊-CFP-40G-單模模塊(1310nm 波段,41.25G,10km,直口LC) |
| CFP-40G-ER4 | 高速光模塊-CFP-40G-單模模塊(1310nm 波段,41.25G,40km,直口LC) |
| CFP-100G-ZR4 | 100GBase-CFP模塊-100G-單模模塊(1310nm 波段,4*25G,80km,直口LC) |
| 100GE-QSFP28 & CFP光模塊 | |
| QSFP-100G-SR4 | 100GBase-SR4光模塊-QSFP28-100G-多模模塊(850nm,0.1km,MPO) |
| QSFP-100G-PSM4 | 100GBase-PSM4光模塊-QSFP28-100G-單模模塊(1310nm,0.5km,MPO) |
| QSFP-100G-CLR4 | 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--10.7dBm-LC/PC-SMF-2km |
| QSFP-100G-CWDM4 | 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--9.8dBm-LC/PC-2km |
| QSFP-100G-LR4 | 100GBase-LR4光模塊-QSFP28-100G-單模模塊(1310nm,10km,LC) |
| CFP-100G-SR10 | 高速光模塊-CFP-100G-多模模塊(850nm,10*10G,0.1km,MPO)(可對接10個SFP+或2個QSFP+) |
| CFP-100G-SR10 | 高速光模塊-CFP-100G-多模模塊(850nm,10*10G,0.1km,MPO)（可對接10個SFP+或2個QSFP+) |
| CFP-100G-LR4 | 高速光模塊-CFP-100G-單模模塊(1310nm 波段,4*25G,10km,直口LC) |
| CFP-100G-ER4 | 高速光模塊-CFP-100G-單模模塊(1310nm 波段,4*25G,40km,直口LC) |
| QSFP-100G-CU1M | 高速電纜-100G QSFP28無源高速電纜-1m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE |
| QSFP-100G-CU3M | 高速電纜-100G QSFP28無源高速電纜-3m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE |
| QSFP-100G-CU5M | 高速電纜-100G QSFP28無源高速電纜-5m-(QSFP28)-(CC8P0.4黑(S))-(QSFP28)-以太網100GbE |
| QSFP-100G-ER4-Lite | 100GBase-ER4-Lite光模塊-QSFP28-100G-單模模塊(1310nm,30km(FEC OFF),40km(FEC ON),LC) |
| BIDI-SFP光模塊 | |
| SFP-FE-LX-SM1310-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1310/RX1550,15km,LC) |
| SFP-FE-LX-SM1550-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1550/RX1310,15km,LC) |
| SFP-GE-LX-SM1310-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1310/RX1490,10km,LC) |
| SFP-GE-LX-SM1490-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1490/RX1310,10km,LC) |
| SFP-GE-BXU1-SC | 1000Base-BIDI單纖雙向光模塊-SFP-GE-單模模塊(TX1490nm/RX1310nm,10km,SC) |
| LE2MGSC40ED0 | 光模塊-SFP-GE-BIDI單模模塊(TX1490/RX1310,40km,LC) |
| LE2MGSC40DE0 | 光模塊-SFP-GE-BIDI單模模塊(TX1310/RX1490,40km,LC) |
| SFP-GE-ZBXD1 | 光模塊-eSFP-GE-單纖雙向模塊(1570nm(Tx)/1490nm(Rx),80km,LC) |
| SFP-GE-ZBXU1 | 光模塊-eSFP-GE-單纖雙向模塊(1490nm(Tx)/1570nm(Rx),80km,LC) |
| 電源 | |
| LE0MPSD16 | 1600W直流電源模塊(灰色) |
| LE0MPSA08 | 800W交流電源模塊(灰色) |
| PAC-2200WF | 2200W交流電源模塊 |
| PAC3KS54-CB | 3000W 交流電源模塊 |
| W2PSD2200 | 2200W直流電源模塊(黑色) |
| LE0W01DPDB | 直流配電盒組件（共4路40A輸出，單路最大1600W，含電源線） |
| IN6W18L10A | 交流分線盒組件（共8路10A輸出，單路最大1600W，含電源線） |
| IM1W24APD | 交流分線盒組件（共4路16A輸出，單路最大2500W，含電源線） |
| 軟件 | |
| ES0SMS277700 | S7700基本軟件，V200R007 |
| ES0SMS287700 | S7700基本軟件，V200R008 |
| ES0SMS297700 | S7700基本軟件，V200R009 |
| ES0SMS2A7700 | S7700基本軟件，V200R010 |
| ES1SMS2B7700 | S7700基本軟件，V200R011 |
| ES1SMS2C7700 | S7700基本軟件，V200R012 |
| ES0SSVFF7700 | SVF功能授權(適用S7700系列) |
| ES0SMPLS7700 | MPLS功能授權 |
| ES0SNQAF7700 | NQA功能授權 |
| ES0SIPV67700 | IPV6功能授權 |
| ES1SVXLAN000 | VXLAN增強功能授權(適用S7700系列) |
| ES1SFIB128K0 | X系列單板FIB資源授權-128K |
| ES1SWL512AP0 | WLAN無線接入控制器AP資源授權-512AP(配合X系列單板使用) |
| ES1SWL128AP0 | WLAN無線接入控制器AP資源授權-128AP(配合X系列單板使用) |
| ES1SWL64AP00 | WLAN無線接入控制器AP資源授權-64AP(配合X系列單板使用) |
| ES1SWL16AP00 | WLAN無線接入控制器AP資源授權-16AP(配合X系列單板使用) |
| ES1SPPPOE4K0 | PPPoE接入用戶資源授權-4K(配合X系列單板使用) |
| ES1SPPPOE8K0 | PPPoE接入用戶資源授權-8K(配合X系列單板使用) |
| ES1SPPPOE16K | PPPoE接入用戶資源授權-16K(配合X系列單板使用) |
| L-ACU2-128AP | ACU2無線接入控制器AP資源授權(128 AP) |
| 資料 | |
| EH1IV2RCC0C0 | S7700系列敏捷交換機 產品文檔 |
組網應用

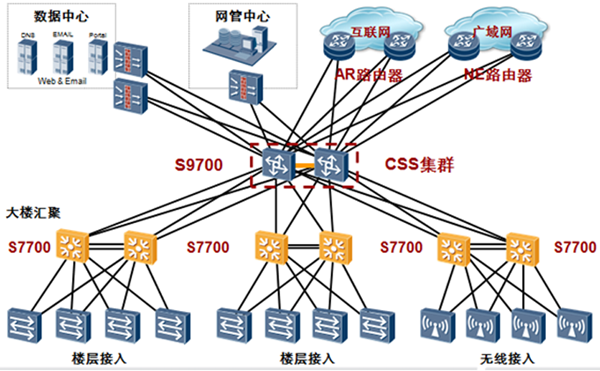

大型園區網解決方案
S7700智能路由交換機可以作為大型企業園區匯聚交換機設備，組建高可靠、業務易擴展、易管理的企業園區網絡。S7700支持硬件CPU通道隊列，防火墻功能模塊，在匯聚層為企業業務增加安全保障，保護企業核心免受DDoS攻擊與各種安全威脅。

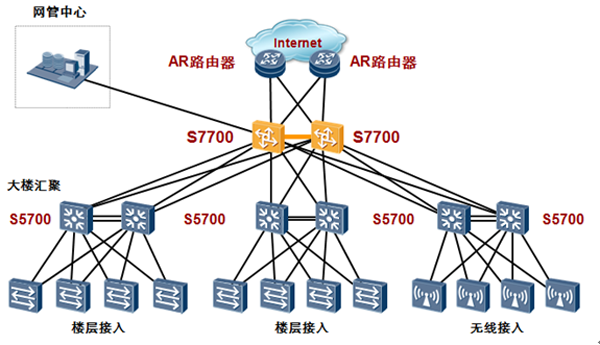

中小型園區網解決方案
S7700智能路由交換機支持OSPF、BGP、MPLS全線速轉發，同時具備防火墻、IPSec模塊，可以作為中小型企業園區網絡的核心設備。為中小企業園區提供高性價比、高可靠、多業務易部署的網絡解決方案。
“以上數據和圖片來源于廠商”
