延遲低，性能卓越
專為實現可靠的服務器聚合和經濟實惠的部署而設計。

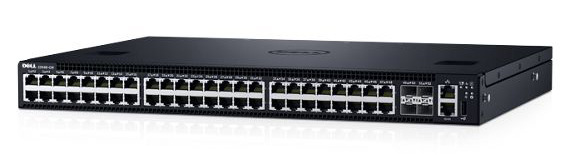

產品外觀
產品特征
針對數據中心優化的高性能1 GbE交換機
Dell Networking S系列1 GbE交換機已針對高性能數據中心環境進行了優化，能夠：
> 提供較低的延遲、卓越的性能、高密度以及硬件和軟件冗余
> 利用S系列或Z系列核心交換機，提供Active Fabric設計，從而打造雙層1/10/40 GbE數據中心網絡體系結構
> 為企業、Web 2.0和云服務提供商的數據中心網絡中的ToR應用程序提供理想的解決方案
針對開放式網絡環境而優化
借助基于開放式標準的ON（開放式網絡）交換機，獲得比專有網絡高的敏捷性、多的選擇和低的成本。
> 分離式硬件/軟件解決方案可以提高您的數據中心的自由度和靈活性。
> 支持開放網絡安裝環境(ONIE)，可實現零接觸式備用網絡操作系統安裝。
> 您選擇的網絡操作系統可幫助簡化數據中心結構協調和自動化。
>由基于Linux的開源應用程序和工具組成的一整套生態系統可提供更多選項來優化和管理您的網絡。
專為經濟實惠的部署而構建
精選S系列受管1/10 GbE交換機受戴爾開放式自動化架構的支持，后者是一套相互關聯的網絡管理工具，可以配合使用，也可以單獨使用，能夠提供靈活可用的可管理網絡并幫助降低運營成本。
開放式自動化框架可以利用Dell Networking操作系統OS9軟件的功能，在虛擬數據中心環境中實現網絡自動化。這有助于S系列交換機高效地作出響應與調整以適應不斷變化的應用需求。
Dell Networking S3148P
> 48個RJ45 10/100/1000 Mb自動感應PoE+端口
> 兩個集成的10 GbE SFP+端口
> 兩個支持銅纜或光纖的GbE組合介質端口
> 兩個專用后置堆疊端口
> 一個熱插拔擴展模塊托架
> 一個熱插拔電源（1100W交流電）
> 雙熱插拔電源托架（提供選配電源）
Dell Networking S3148
> 48個RJ45 10/100/1000 Mb自動感應端口
> 兩個集成的10 GbE SFP+端口
> 兩個支持銅纜或光纖的GbE組合介質端口
> 兩個專用后置堆疊端口
> 一個熱插拔擴展模塊托架
> 一個熱插拔電源（200W交流電）
> 雙熱插拔電源托架（提供選配電源）
Dell Networking S3124P
> 24個RJ45 10/100/1000 Mb自動感應PoE+端口
> 兩個集成的10 GbE SFP+端口
> 兩個支持銅纜或光纖的GbE組合介質端口
> 兩個專用后置堆疊端口
> 一個熱插拔擴展模塊托架
> 一個熱插拔電源（715W交流電）
> 雙熱插拔電源托架（提供選配電源）
Dell Networking S3124F
> 24個SFP 1000 Mb自動感應端口
> 兩個集成的10 GbE SFP+端口
> 兩個支持銅纜或光纖的GbE組合介質端口
> 兩個專用后置堆疊端口
> 一個熱插拔擴展模塊托架
> 一個熱插拔電源（200W交流電）
>雙熱插拔電源托架（提供選配電源）
Dell Networking S3124
> 24個RJ45 10/100/1000 Mb自動感應端口
> 兩個集成的10GbE SFP+端口
> 兩個支持銅纜或光纖的GbE組合介質端口
> 兩個專用后置堆疊端口
> 一個熱插拔擴展模塊托架
> 一個熱插拔電源（200W交流電）
> 雙熱插拔電源托架（提供選配電源）
Dell Networking S3048-ON
這一低延遲ToR交換機具有48個1 GbE端口和4個10 GbE端口，采用高密度1U設計，最高可達到260 Gbps的性能，可以為高性能環境中的應用程序加速。S3048-ON還支持開放網絡安裝環境(ONIE)，可實現零接觸式備用網絡操作系統安裝。
技術規格
| Dell Networking S系列1 GbE交換機 | |
| 特性 | 技術規格 |
| 機箱包含項 | 尺寸（英寸）（高 x 寬 x 深）： 1.7126 x 17.0866 x 16.0236 尺寸（毫米）（高 x 寬 x 深）： 43.5 x 434.0 x 407.0 S3124： 大致重量（磅）（不含模塊）：13.2277 大致重量（千克）（不含模塊）：6 電源(W)：200 最大散熱輸出（BTU/小時）：182.55 最大功耗(W)：53.5 S3124F： 大致重量（磅）（不含模塊）：13.2277 大致重量（千克）（不含模塊）：6 電源(W)：200 最大散熱輸出（BTU/小時）：228.96 最大功耗(W)：67.1 S3124P： 大致重量（磅）（不含模塊）：14.5505 大致重量（千克）（不含模塊）：6.6 電源(W)：715或1100 最大散熱輸出（BTU/小時）：4391.42 最大功耗(W)：1287 S3148： 大致重量（磅）（不含模塊）：13.8891 大致重量（千克）（不含模塊）：6.3 電源(W)：200 最大散熱輸出（BTU/小時）：221.11 最大功耗(W)：64.8 S3148P： 大致重量（磅）（不含模塊）：15.2119 大致重量（千克）（不含模塊）：6.9 電源(W)：1100 最大散熱輸出（BTU/小時）：7319.04 最大功耗(W)：2145 S3048-ON： 大致重量（磅）（不含模塊）：12.8 大致重量（千克）（不含模塊）：5.8 電源(W)：200 最大散熱輸出（BTU/小時）：290 BTU/小時（最大值，87 W，216 BTU/小時）(典型值，65 W) 最大功耗(W)：87 |
| 堆疊屬性 | 集成后置迷你SAS堆疊端口：2個21 Gbps 最遠堆疊距離（米）：3 最大堆疊速率（全雙工）：84 Gbps |
| 工作環境條件 | 工作溫度（攝氏度）：0 °C至45 °C 工作溫度（華氏度）：32 °F至113 °F 存儲溫度（攝氏度）：-40 °C至65 °C 存儲溫度（華氏度）：-40 °F至149 °F 相對工作濕度：95 % 相對存儲濕度：85 % 電源效率：不低于80 %（所有工作模式下） |
| 端口屬性 | 管理和配置端口屬性： 1個支持RS232信號的RJ45控制臺/管理端口：前置1個 帶外(OOB)管理端口(10/100/1000BASE-T)：前置 1個用于配置的USB (Type A)端口：前置 標準流量端口特性： 自動協商速度和流量控制 自動MDI/MDIX端口鏡像 基于流量的端口鏡像 廣播風暴控制 每種端口設置均符合高能效以太網標準 包括管理配置文件在內的端口配置文件支持 S3124： 1 GbE端口屬性： 24個RJ45自動感應(1 Gb/100 Mb/10 Mb)固定端口 集成10 GbE SFP+專用端口：2個 集成GbE SFP組合端口：2個 集成GbE 10/100/1000BASE-T RJ45組合端口：不提供 增強型以太網供電(PoE+)：不提供 每端口最大PoE功率：不提供 S3124F： 1 GbE端口屬性： 24個SFP (1 Gb/100 Mb)固定端口 集成10 GbE SFP+專用端口：2個 集成GbE SFP組合端口：不提供 集成GbE 10/100/1000BASE-T RJ45組合端口：2個 增強型以太網供電(PoE+)：不提供 每端口最大PoE功率：不提供 S3124P： 1 GbE端口屬性： 24個RJ45自動感應(1 Gb/100 Mb/10 Mb) PoE+固定端口 集成10 GbE SFP+專用端口：2個 集成GbE SFP組合端口：2個 集成GbE 10/100/1000BASE-T RJ45組合端口：不提供 增強型以太網供電(PoE+)：標配 每端口最大PoE功率：在24個端口上每端口為30.8 W（可能需要第二個電源模塊） S3148： 1 GbE端口屬性： 48個RJ45自動感應(1 Gb/100 Mb/10 Mb)固定端口 集成10 GbE SFP+專用端口：2個 集成GbE SFP組合端口：2個 集成GbE 10/100/1000BASE-T RJ45組合端口：不提供 增強型以太網供電(PoE+)：不提供 每端口最大PoE功率：不提供 S3148P： 1 GbE端口屬性： 48個RJ45自動感應(1 Gb/100 Mb/10 Mb) PoE+固定端口 集成10 GbE SFP+專用端口：2個 集成GbE SFP組合端口：2個 集成GbE 10/100/1000BASE-T RJ45組合端口：不提供 增強型以太網供電(PoE+)：標配 每端口最大PoE功率：在48個端口上每端口為30.8 W（可能需要第二個電源模塊） S3048-ON： 1 GbE端口屬性： 48個RJ45自動感應(1 Gb/100 Mb/10 Mb)固定端口 集成10 GbE SFP+專用端口：4個 集成GbE SFP組合端口：不提供 集成GbE 10/100/1000BASE-T RJ45組合端口：不提供 增強型以太網供電(PoE+)：不提供 每端口最大PoE功率：不提供 |
| 可選功能 | 模塊（可選）： S3124/S3124F/S3124P： 2端口10 Gb BASE-T RJ45熱插拔上行鏈路模塊：選配 2端口10 Gb SFP+熱插拔上行鏈路模塊：選配 2端口40 Gb QSFP+熱插拔模塊：不提供 堆疊模塊：不提供 S3148/S3148P： 2端口10 Gb BASE-T RJ45熱插拔上行鏈路模塊：選配 2端口10 Gb SFP+熱插拔上行鏈路模塊：選配 2端口40 Gb QSFP+熱插拔模塊：不提供 堆疊模塊：不提供 S3048-ON： 2端口10 Gb BASE-T RJ45熱插拔上行鏈路模塊：不提供 2端口10 Gb SFP+熱插拔上行鏈路模塊：不提供 2端口40 Gb QSFP+熱插拔模塊：不提供 堆疊模塊：不提供 電源（可選）： S3124/S3124F： 200 W、熱插拔、配備V鎖，為非PoE交換機增添冗余：選配 715 W、熱插拔，增添冗余或為所有PoE+端口完全供電：不提供 1100 W、熱插拔，增添冗余或為所有PoE+端口完全供電：不提供 S3124P： 200 W、熱插拔、配備V鎖，為非PoE交換機增添冗余：不提供 715 W、熱插拔，增添冗余或為所有PoE+端口完全供電：選配 1100 W、熱插拔，增添冗余或為所有PoE+端口完全供電：選配 S3148： 200 W、熱插拔、配備V鎖，為非PoE交換機增添冗余：選配 715 W、熱插拔，增添冗余或為所有PoE+端口完全供電：不提供 1100 W、熱插拔，增添冗余或為所有PoE+端口完全供電：不提供 S3148P： 200 W、熱插拔、配備V鎖，為非PoE交換機增添冗余：不提供 715 W、熱插拔，增添冗余或為所有PoE+端口完全供電：不提供 1100 W、熱插拔，增添冗余或為所有PoE+端口完全供電：選配 S3048-ON： 200 W、熱插拔、配備V鎖，為非PoE交換機增添冗余：不提供 715 W、熱插拔，增添冗余或為所有PoE+端口完全供電：不提供 1100 W、熱插拔，增添冗余或為所有PoE+端口完全供電：不提供 |
| 電力和冷卻硬件 | 內置熱插拔電源托架：2個 熱插拔電源（隨附）：1個 集成電源（不可拆卸）：不提供 外部電源：不提供 電源冗余：選配 可拆卸風扇：不提供 變速風扇：標配 通風：IO至PSU（正常） |
| 交換機屬性 | 線速第2層交換 線速第3層路由 板載雙固件映像 用于環境監控的溫度傳感器 線纜診斷 光纖收發器(SFP/SFP+)診斷 交換機審核支持 S3124/S3124F/S3124P： 交換機結構傳輸速率（全雙工）：212 Gbps 轉發速率：158 Mpps CPU內存：2 GB 閃存：256 MB 數據包緩沖區內存：4 MB S3148/S3148P： 交換機結構傳輸速率（全雙工）：260 Gbps 轉發速率：193 Mpps CPU內存：2 GB 閃存：256 MB 數據包緩沖區內存：4 MB S3048-ON： 交換機結構傳輸速率（全雙工）：260 Gbps 轉發速率：131 Mpps CPU內存：2 GB 閃存：8 GB固態硬盤 數據包緩沖區內存：4 MB |
“以上數據和圖片來源于廠商”
