下一代模塊化交換機
盡可能滿足當前數據中心工作負載的嚴苛連接需求，同時降低總體成本和網絡管理復雜性。

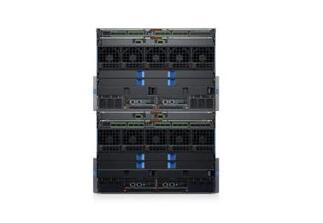

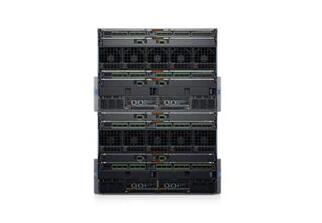

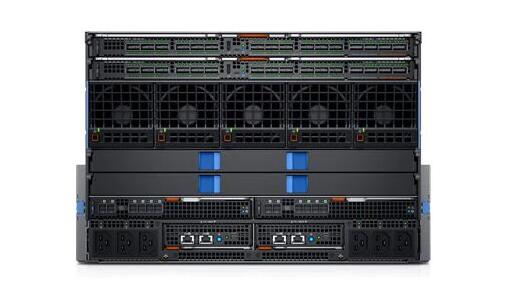

產品外觀
產品特征
結構可擴展的架構
結構可擴展的多機箱架構，可根據您的特定需求進行擴展
> 使用25 GbE連接，跨多個機箱的結構擴展功能
> 跨結構的單個網絡域，提供單一控制臺
> SmartFabric服務提供強大的結構級自動化框架
開放式選擇的優勢
一系列硬件平臺、操作系統和管理服務
> 多種獨特的開放式網絡模塊化交換機可供選擇
> 可選擇Dell EMC OS10或某些第三方操作系統
> 多種利用基于標準的開放式自動化工具可供選擇
性能極高的連接
在機箱內提供與服務器和存儲平臺的優化連接，以滿足工作負載的嚴苛要求
> 機箱內的高性能25 GbE和32 G FC連接
> 整個機箱的高吞吐量和低延遲性能
> 連接數據中心分支/主干結構的多速率100 GbE上行鏈路
Dell EMC PowerEdge MX5108n以太網交換機
用于單機箱部署的入門級、高性能、低延遲以太網交換機
> 8個面向服務器的25 GbE端口、2個100 GbE上行鏈路端口、1個40 GbE端口和4個10 GBase-T端口
> 550 ns延遲、960 Gbps交換結構和720 Mpps轉發容量
> 支持開放式網絡、全交換和SmartFabric操作模式
Dell EMC PowerEdge MX9116n結構交換引擎
高性能25 GbE結構交換機，以低總擁有成本提供高可擴展性
> 16個面向服務器的25 GbE端口、2個100 GbE上行鏈路端口、2個100 GbE端口、8個32 G FC 上行鏈路端口和12個200 GbE結構擴展端口
> 每個結構擴展端口在運行時可使用以下形式：2個100 GbE、2個40 GbE、8個25 GbE、8個10 GbE端口
> 400 ns延遲、6.4 Tbps交換結構和3.48 Bpps轉發能力
> 支持開放式網絡、全交換和SmartFabric操作模式
Dell EMC PowerEdge MX7116n結構擴展模塊
低延遲結構擴展模塊，用于在多機箱環境中高效地擴展結構帶寬
> 16個面向服務器的25 GbE端口、2個逆向連接到FSE的200 GbE端口
> 無OS（在FSE上完成交換）、無超額預訂且延遲低于~60 ns
> 通過FSE整合管理，顯著降低總擁有成本
Dell EMC PowerEdge MXG610s光纖通道交換機
通過模塊化機箱平臺提供高性能、無阻塞FC交換機，用于要求嚴苛的全閃存存儲環境
> 16個面向服務器的32 G FC服務器連接端口、8個32 G SFP FC端口和2個QSFP FC上行鏈路端口（每個QSFP使用4個32 G端口）
> 實現“按需購買”可擴展性和按需端口(PoD)許可，旨在提高靈活性和價值
> 與Brocade和Cisco光纖/控制器級交換機兼容
技術規格
| Dell EMC PowerEdge MX交換機 | |
| 特性 | 技術規格 |
| 端口屬性 |
MX9116n： 16個25 GbE服務器連接端口 2個100 GbE上行鏈路端口 2個100 GbE/8x32G FC上行鏈路端口 12個結構擴展端口 MX7116n： 16個25 GbE服務器連接端口 12個結構擴展端口 MX5108n： 8個25 GbE服務器連接端口 2個100 GbE上行鏈路端口 1個40 GbE端口 4個10 GBase-T端口 MXG610s： 16個32 G FC服務器連接端口 8個32 G FC SFP+端口 8個32 G FC上行鏈路端口 |
| 性能 |
MX9116n： 4400 Mpps MX7116n： 無阻塞架構 MX5108n： 363 Mpps |
| 路由 |
MX9116n & MX5108n： 完整的第2層/第3層交換和路由 MX7116n： 直通 MXG610s： 光纖通道 |
| 支持的標準 |
MX9116n & MX5108n： IEEE – 802.1、802.3 RFC – IP、IPv4、IPv6、RIP、OSPF、IS-IS、BGP、多播、安全性、數據中心橋接、網絡管理 |

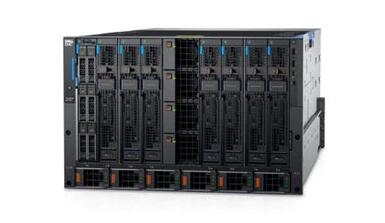

| 機箱包含項 | Dell EMC PowerEdge MX7000機箱 |
| 管理 | CLI；SNMP；REST API |
| 安全性 | 是 |
| 多播 | 是 |
| 服務質量 | 是 |
| VLAN |
MX9116n & MX5108n： L2/L3 VXLAN |
| 工作環境條件 |
工作溫度：0 °C至45 °C（32 °F至113 °F） 工作濕度：10 %至85 %（相對濕度），無冷凝 |
| Immunity |
EN 300 386 V1.4.1：2008網絡設備的EMC EN 55024：1988 + A1：2001 + A2：2003 EN 61000-3-2：諧波電流輻射 EN 61000-3-3：電壓波動和閃變 EN 61000-4-2：ESD EN 61000-4-3：輻射抗干擾度 EN 61000-4-4：EFT EN 61000-4-5：電涌 EN 61000-4-6：低頻傳導抗干擾度 |
| 輻射/安全 |
安全性： UL/CSA 60950-L（第二版） EN 60950-1（第二版） IEC 60950-1（第二版），包括所有國家和地區間偏差和組間差異 EN 60825-1激光產品安全性第1部分：設備分類要求和用戶指南 EN 60825-2激光產品安全性第2部分：光纖通信系統的安全性 FDA法規21 CFR 1040.10和1040.11 排放量： 澳大利亞/新西蘭：ASNZS CISPR 22：2006，m A類 加拿大：ICES-003，第4期，A類 歐洲：EN 55022：2006+a1：2007（CISPR 22：2006），A類 日本：VCCI V3/2009，A類 RoHS 所有S系列組件均符合歐盟RoHS標準 |
| 其他交換 |
開放式網絡 |
