16 Gbps光纖通道連接
根據需要跨服務器、存儲和SAN添加16 Gbps光纖通道連接，而無需增加數據中心的占用空間。

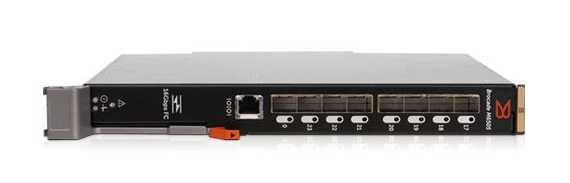

產品外觀
產品特征
超快、可擴展的光纖通道連接
借助Brocade M6505光纖通道刀片式服務器，開啟跨服務器、存儲設備和SAN網絡設備的端到端16 Gbps超快光纖通道帶寬之門。
> 使用更少的電纜，實現更平穩、更快、更簡單的結構，從而提高整合級別，同時降低網絡復雜性和成本。
> 借助按需購買、漸進擴展的可擴展性，控制物理和虛擬服務器的爆炸式增長?，F(xiàn)在只購買所需的刀片式交換機，以后再根據需要購買更多刀片式交換機。
> 滿足企業級存儲不折不扣的I/O需求。
> 借助靈活的16/8/4 Gbps速度選項和可擴展的增長，更大限度地提高性能并保護SAN和服務器的投資。
> 借助靈活的速度選項和可擴展的增長保護SAN和服務器的投資。
> 每個機箱配備多達四個交換機，可提供完整的冗余，從而幫助確保正常運行時間。
簡化、靈活的部署
將M6505作為Brocade訪問網關或全光纖交換機進行部署。
> 訪問網關模式使用N_Port ID虛擬化(NPIV)交換機標準，以直接向SAN結構核心展示物理和虛擬服務器。這使得訪問網關對SAN結構透明，可大幅減少網絡邊緣的管理。在訪問網關模式下，Brocade M6505可以將服務器連接到支持NPIV的Brocade B系列、Brocade M系列和其他SAN結構。
> 動態按需增加端口(POD)提供靈活的機制，便于您分配所購買的端口許可證，以擴展Brocade交換機的基本功能。安裝適當?shù)脑S可證密鑰后，將啟用這些額外的端口。動態POD功能根據您的連接選項分配端口許可證。交換機上的任何端口都可從可用POD許可證池中獲取自由分配的許可證。
輕松集成和控制
Brocade M6505非常適合當今空間有限但需要更高密度和優化的控制能力的數據中心。
> 零空間占用設計：Brocade M6505采用熱插拔刀片式服務器設計，可集成到您現有的機箱，但無需占用額外的空間，也不需要傳統外部交換機的冷卻、電源和布線要求。
> 整合I/O：在最多八個共享交換機端口中集成來自所有刀片式服務器的I/O。
> 輕松控制：集中式用戶界面可讓您通過簡單的點擊式操作來管理不同的結構。
> 快速故障診斷：診斷端口（D端口）讓您可以快速發現并隔離光纖和電纜問題。
技術規格
| Brocade M6505光纖通道交換機 | |
| 特性 | 技術規格 |
| 聚合帶寬 | 384 Gbps端到端（全雙工） |
| 標準最大支持?jǐn)?shù) | 6000個主動節點；Brocade Fabric OS®結構中有56臺交換機，19個躍點；Brocade M-EOS結構中有31臺交換機，三個躍點；可根據需要認證更大的結構 |
| 機箱包含項 | 272.75 x 272.75 x 307.24毫米（10.74 x 10.74 x 12.09英寸） |
| 數據流量類型 | 支持單播的結構交換機 |
| 診斷 | D_Port脫機診斷，包括電子/光纖回送和鏈路流量/延遲/距離；POST和嵌入式聯機/脫機診斷，包括環境監控、FCping和Pathinfo（FC路由跟蹤）、幀查看器、無中斷守護程序重新啟動、端口鏡像、光纖運行狀況監控、電力監控、RAStrace記錄和滾動重啟檢測(RRD) |
| 工作環境條件 | 工作溫度： 0 °C至40 °C（32 °F至104 °F） 非工作溫度： -20 °C至70 °C（-4 °F至158 °F） 工作海拔： 最高3,048米（10,000英尺） 存放海拔： 最高10.668千米（35,000英尺） 工作相對濕度： 10 %至90 %（無冷凝） 非工作相對濕度： 5 %至95 %（無冷凝） |
| 光纖網絡延遲 | 本地交換端口的延遲為700納秒；E_Port（默認啟用）之間的前向糾錯(FEC)增加400納秒 |
| 結構服務 | Brocade高級性能監控（包括E_Port、F_Port和光纖模式的最高用量者）；Brocade自適應網絡（入口速率限制、流量隔離、QoS）；瓶頸檢測；Brocade高級分區（默認分區、端口/WWN分區和廣播分區）；動態結構配置(DFP)；動態路徑選擇(DPS)；Brocade擴展結構；增強型BB信用恢復；Brocade結構查看；FDMI；幀重定向；基于幀的端口聚合；FSPF；IPoFC；Brocade ISL端口聚合；管理服務器；NPIV；NTP v3；端口防護；注冊狀態變更通知(RSCN)；可靠提交服務(RCS)；服務器應用程序優化(SAO)；簡單名稱服務器(SNS) |
| 光纖通道端口 | 交換模式：12端口和24端口配置（通過按需增加端口[PoD]許可證增加12個端口），通用(E、F、M、D)端口 |
| 互操作性 | Brocade 3XXX、4XXX、5XXX和6XXX交換機；Brocade DCX®和Brocade DCX 8510 Backbones訪問網關模式支持Brocade、McDATA和思科結構 |
| ISL端口聚合 | 每個ISL端口聚合最多八個16 Gbps端口；每個ISL端口聚合最高128 Gbps。可以在交換機中配置數量不限的端口聚合組 |
| 最大幀大小 | 最大幀大?。?112字節有效載荷 |
| 介質類型 | 需要Brocade熱插拔、小型可插拔(SFP+)、LC連接器；短波(SWL)、長波(LWL)；擴展長波(ELWL)；距離取決于光纖電纜和端口速度。支持SFP+（8和16 Gbps）光纖收發器。 |
| 管理 | HTTP、SNMP v1/v3 (FE MIB, FC Management MIB)、SSH；審核、系統日志；Brocade高級Web工具、高級性能監控、Brocade結構查看；Brocade Network Advisor SAN Enterprise或Brocade Network Advisor SAN Professional/Professional Plus；命令行界面(CLI)；符合SMI-S標準；管理域；附加功能的試用許可證 |
| 選項 | SFP介質、按需增加端口（12端口升級）企業性能包：ISL端口聚合、自適應網絡、高級性能監控、結構查看和擴展結構 |
| 性能 | 自動感應2、4、8和16 Gbps的端口速度 |
| 端口類型 | 使用按需增加端口(PoD)功能，將端口從12個增加至24個 |
| 電源選項 | 直流輸入 ：12 V和3.3 V FOM機箱 功耗： 30 W至40 W |
| 可擴展性 | 全結構體系結構，最多可有239臺交換機 |
| 服務類別 | 2類、3類、F類（交換機間幀） |
“以上數據和圖片來源于廠商”
