48端口千兆以太網刀片式交換機
部署以下類型刀片式服務器的數據中心：需要較少的交換機模塊，同時需要增加服務器聯網端口。

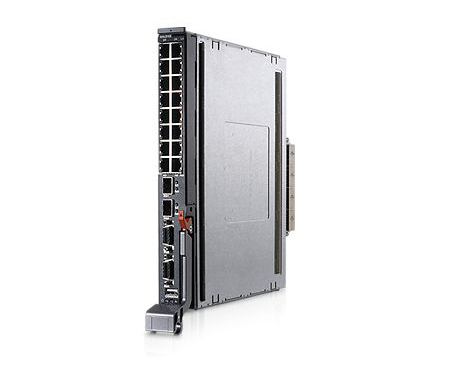

產品外觀
產品特征
Dell Networking M6348是Dell™先進的刀片式交換機產品之一，具備許多適用于當今數據中心的高級核心交換功能。這款48端口GbE第3層交換機支持堆疊功能，提供集成式10 Gb上行鏈路端口，且已通過IP版本6 (IPv6)認證，可實現更高的全球擴展能力。
高性能堆疊功能，支持最多12個系統，再加上先進的安全和服務質量(QoS)特性，使這款交換機成為服務器虛擬化、IP語音(VoIP)、第3層路由、高性能計算群集(HPPC)和互聯網SCSI (iSCSI)存儲等應用的理想之選。
高級安全性：這款交換機可支持訪問控制列表(ACL)，允許用戶執行深度數據包檢測。802.1x端口驗證可提供單主機和多主機訪問能力。通過拒絕服務(DoS)攻擊防護進一步增強了安全性，由此交換機可幫助抵御常見的網絡攻擊和CPU攻擊。
高密度：Dell Networking M6348在刀片式外形規格中可以提供機架密度，使用戶能夠靈活地擴展0U外形規格刀片式服務器的連接。最多可將192臺非冗余服務器連接至包含12個M6348系列刀片式交換機的堆棧，從而提供密度、靈活性以及可管理性。
集成式10 GbE：Dell Networking M6348可以為千兆以太網提供卓越的性能，另外還提供四個集成式10 GbE端口。兩個SFP+端口可用于在更遠的距離通過光纖連接聚合和提供I/O（輸入/輸出），或通過短距離連接方式連接架頂式交換機。兩個CX4端口還可用作10 GbE連接，也可用于堆疊最多12個M6348交換機。
先進的QoS：Dell Networking M6348使網絡管理員可以根據各種用戶定義的標準來確定時效要求嚴格的網絡通信的優先級，靈活地提供服務質量(QoS)。管理員也可根據IP QoS等第2層或第3層信息加速通信，并更好地控制網絡中的通信流量。語音虛擬LAN (VLAN)專門針對VoIP應用程序提供。
通過IPv6認證：IPv6是有20多年發展歷程的Internet協議的第六版。IPv6旨在解決上一版本Internet協議的IP地址限制問題，增加了唯一IP地址的數量，在全球范圍內實現更廣泛的可擴展性，以應對現在和將來的需求。
技術規格
| Dell Networking M6348以太網刀片式交換機 | |
| 特性 | 技術規格 |
| 可用性 | 生成樹(IEEE 802.1D)和具有快速鏈路支持的快速生成樹(IEEE 802.1w) 多生成樹協議(IEEE 802.1s) 支持虛擬冗余路由協議(VRRP) 線纜診斷 光纖收發器診斷 |
| 機箱包含項 | 267 x 258 x 31毫米（寬 x 深 x 高） 10.5" x 10.2" x 1.2" 約重：2.7千克（5.8磅） |
| 工作環境條件 | 工作溫度：0 ºC至45 ºC 存放溫度：-20 ºC至70 ºC 工作相對濕度：10% 至 90%，無冷凝 存放相對濕度：10% 至 95%，無冷凝 部署以下類型刀片式服務器的數據中心：需要較少的交換機模塊，同時需要增加服務器聯網端口。 |
| 硬件 | 512 MB CPU SDRAM 64 MB閃存 |
| MIB支持 | RFC 768、783、791、792、793、826、854、855、894、896、951、1027、1112、1155、1157、1212、1213、1215、1256、1286、1321、1442、1451、1492、1493、1519、1534、1573、1643、1757、1765、1812、1867、1901、1907、1908、1981、2011、2012、2013、2030、2031、2032、2082、2131、2233、2236、2328、2373、2453、2460、2461、2462、2464、2474、2475、2597、2618、2665、2666、2068、2246、2271、2295、2296、2346、2365、2576、2578、2579、2580、2674、2710、2711、2737、2740、2818、2819、2863、2865、2866、2868、2869、2869bis、3046、3101、3164、3246、3260、3315、3376、3410、3411、3412、3413、3414、3415、3416、3417、3418、3484、3493、3513、3542、3580、3587、3736、3768、3810、3973、4213、4251、4252、4253、4254、4291、4419、4443、4541、4601和4716 |
| 多播 | 靜態IP多播 動態多播支持 – 通過IGMP偵聽支持1,024個多播組 支持IP多播的IGMP偵聽 IGMP和MLD偵聽查詢器 協議獨立多播（PIM-DM、PIM-SM） |
| 管理 | 支持簡單交換模式，以允許自動配置復雜的網絡設置 基于Web的管理界面 可通過Telnet、SSH或本地串行端口訪問的行業標準CLI 支持SNMPv1、SNMP v2c和SNMPv3 支持4個RMON組（歷史、統計、警報和事件） 固件和配置文件的FTP、HTTP、FTP、SFTP和SCP傳輸 板載雙固件映像 支持多配置文件上傳/下載 錯誤監視和性能優化統計信息，包括端口摘要表 支持BootP/DHCP IP地址和配置管理 系統日志遠程記錄功能 用于環境監控的溫度傳感器 |
| 其他交換 | 鏈路聚合，總共可支持最多48個LAG，其中最多18個可為動態聚合鏈路，每個交換機支持8個動態聚合鏈路，每個聚合鏈路支持最多8個成員端口；LACP支持(IEEE 802.3ad)，LLDP-MED 支持單播NLB（不支持多播NLB） |
| 端口屬性 | 48個10/100/1000BASE-T自動感應千兆以太網交換端口： 32個內部服務器端口 16個外部RJ45以太網端口 2個10 GE SFP+上行鏈路端口 2個CX4/32 Gbps堆疊端口（每個端口可配置為CX4或32 Gbps堆疊， 每個方向為16 Gbps） 自動協商速度、雙工模式和流量控制 自動MDI/MDIX 端口鏡像 基于流量的端口鏡像 廣播風暴控制 |
| 電源選項 | 請參閱“M1000e模塊化服務器盤柜用戶手冊” |
| 服務質量 | 第2層受信任模式(IEEE 802.1p標記) 第3層受信任模式(DSCP) 第4層受信任模式(TCP/UDP) 使用第2/3/4層基于流量的策略（包括計量/速率限制、標記和帶寬保證）的高級模式；最多100個ACL可以通過類映射用于QoS流量標識 每端口8個優先級隊列 可調加權輪詢(WRR)和嚴格隊列調度 基于端口的QoS服務模式 基于流量的QoS服務模式 |
| 支持的標準 | IEEE 802.1AB、IEEE 802.1D、IEEE 802.1Q、IEEE 802.1p、IEEE 802.1S、IEEE 802.1v、IEEE 802.1w、IEEE 802.1x、IEEE 802.2、IEEE 802.3、IEEE 802.3I、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z、IEEE 802.3ab、IEEE 802.3ac、IEEE 802.3ad、IEEE 802.3ae、IEEE 802.3ak |
| VLAN | 符合IEEE 802.1Q標準的用于標記和基于端口的VLAN支持 雙重VLAN標記(QinQ) 最多支持1024個VLAN 帶有GVRP支持的動態VLAN 語音VLAN支持 |
| 安全性 | 基于IEEE 802.1x的邊際驗證 - 支持單臺和多臺主機訪問、來賓訪問和語音驗證。 交換機訪問密碼保護 可啟用或禁用Web、SSH、Telnet、SSL管理訪問的用戶自定義設置 IP地址篩選，用于通過Telnet、HTTP、HTTPS/SSL、SSH和SNMP進行管理訪問 針對交換機管理訪問進行RADIUS和TACACS+遠程驗證 支持最多100個訪問控制列表(ACL)；每個ACL最多12個訪問控制項(ACE) 針對交換機管理流量進行SSLv3和SSHv2加密 通過管理訪問配置文件進行管理訪問篩選 |
| 協議 | 靜態路由數 路由信息協議(RIP) v1/v2 開放最短路徑優先(OSPF) v1/v2/v3 無類別域間路由(CIDR) 互聯網控制消息協議(ICMP) ICMP路由器發現協議(IRDP) 虛擬冗余路由協議(VRRP) 地址解析協議(ARP) 互聯網組管理協議(IGMP) v2 距離矢量多播路由協議(DVMRP) DHCP - 幫助程序/中繼 支持IGMP v3 |
| 性能 | 交換機結構容量為184 Gb/s 轉發速率最高160 Mpps 最多可支持32,000個MAC地址 512 MB CPU SDRAM 64 MB閃存 第3層路由性能 最多10K IPv4路由 最多3K IPv6路由 最多512個RIP路由接口 OSPF V2 LSA最多為25165 OSPF V3 LSA最多為16992 最多32個ECMP路由選路；每ECMP最多4個下一跳數 最多128個VLAN路由接口 最多2,000個多播轉發項 最多400個NDP項 最多8,000個IPv4 ARP項 最多4,000個IPv6 ARP項 |
“以上數據和圖片來源于廠商”
